Цифровой станок



УЦИ для токарных станков



УЦИ предназначено для отображение положения осей станка: зона измерения от 70 до 3000мм, абс./ отн. Координаты, нулевые точки, калькулятор, спец функции.
Устройство цифровой индикации (УЦИ) SINO DRO служит для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линз и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.



Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках.
При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфт, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.
Современные устройства цифровой индикации имеют ряд дополнительных функций:
— Функция расчета радиуса дуги окружности
— Сверление отверстий вдоль наклонной линии
— Функция 200 вспомогательных точек исходного положения
— Функция деления окружности на равные дуги
— Обработка угловой поверхности
— Обработка прямоугольного внутреннего паза
— Выход в ноль
— Функция калькулятора
— Коррекция на диаметр инструмента
— Функция цифрового фильтра
— Функция памяти 200 инструментов
— Функция измерения для конуса
— Перевод размеров (мм- дюймы, угловые-линейные и т.д.).
В качестве измерительных приборов используются измерительные импульсные линейки с оптической головкой. Основной характеристикой является цифровой дискретность измерения (1 мкм, 5 мкм), и их повторяемость, что характеризует конечную точность измерения перемещений.

Оснащение цифровой станок станочного парка предприятий датчиками и УЦИ позволяет не только компенсировать имеющиеся люфт оборудования, но и производить сложные детали станочникам более низкой квалификации. Позволяет заменить УЦИ и оптические преобразователи производства таких фирм, как ЛИР (СКБ ИС), Heidenhain, RSF-Elektronik, Siemens, Fagor, Iskra и других.

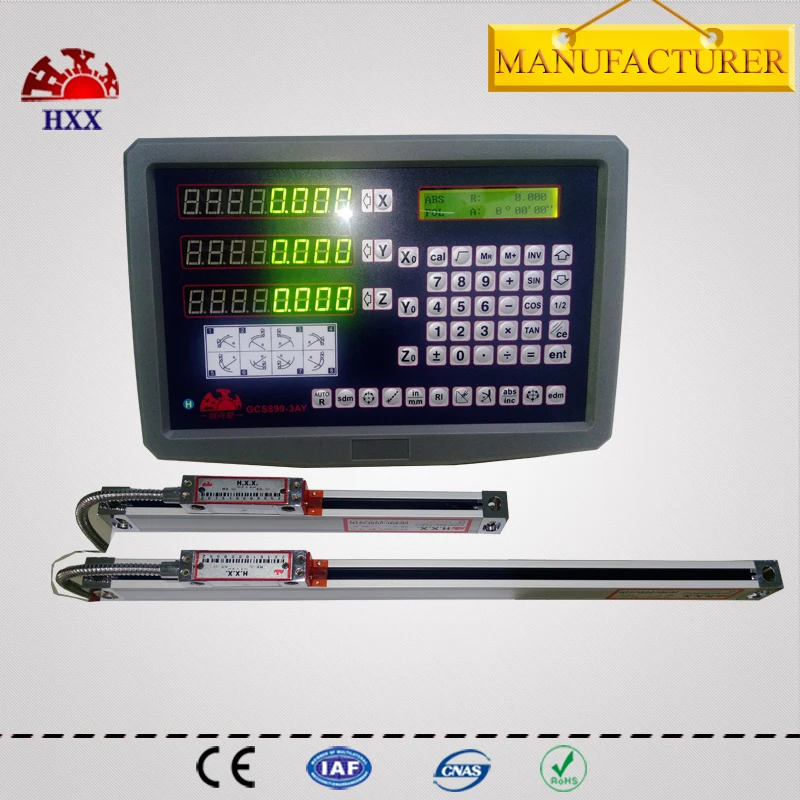

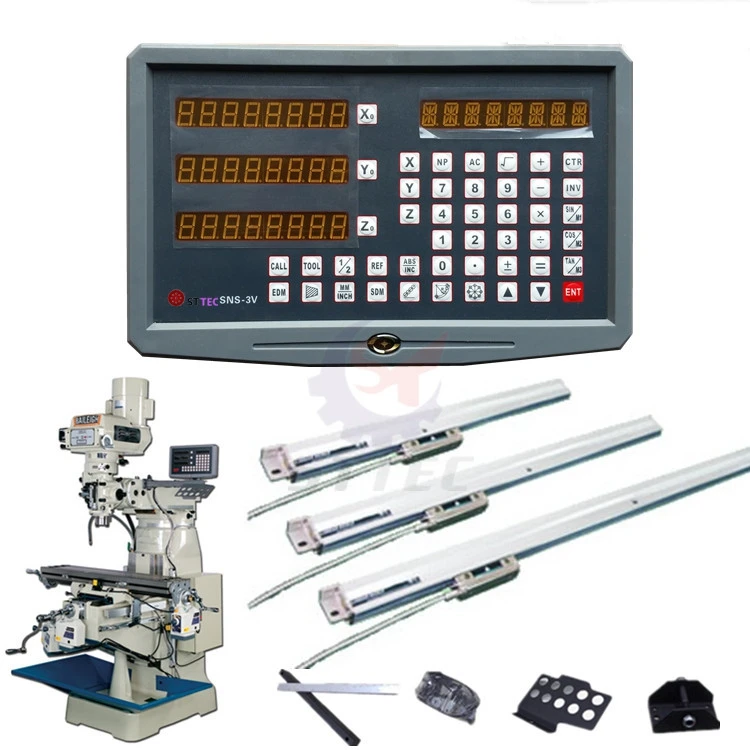

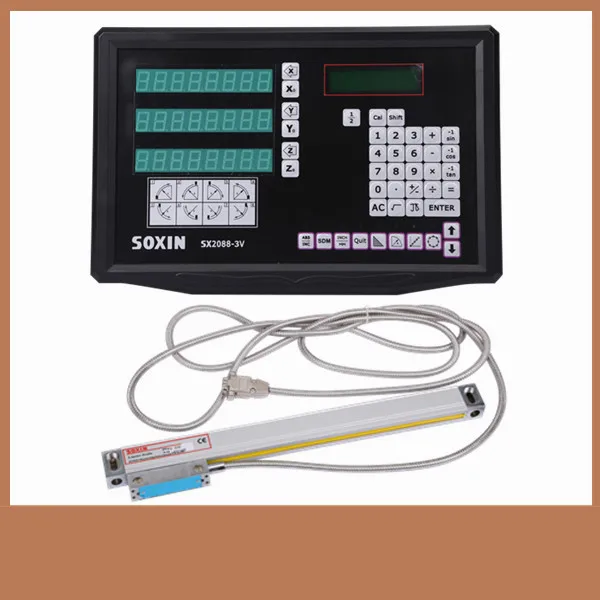

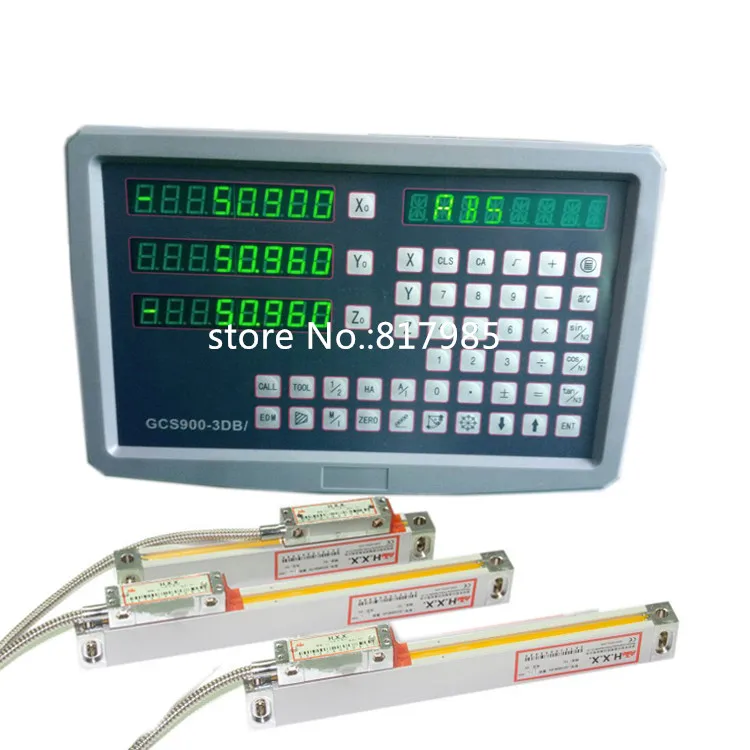

Внешний вид УЦИ SDS6-3v для фрезерных, расточных станков.

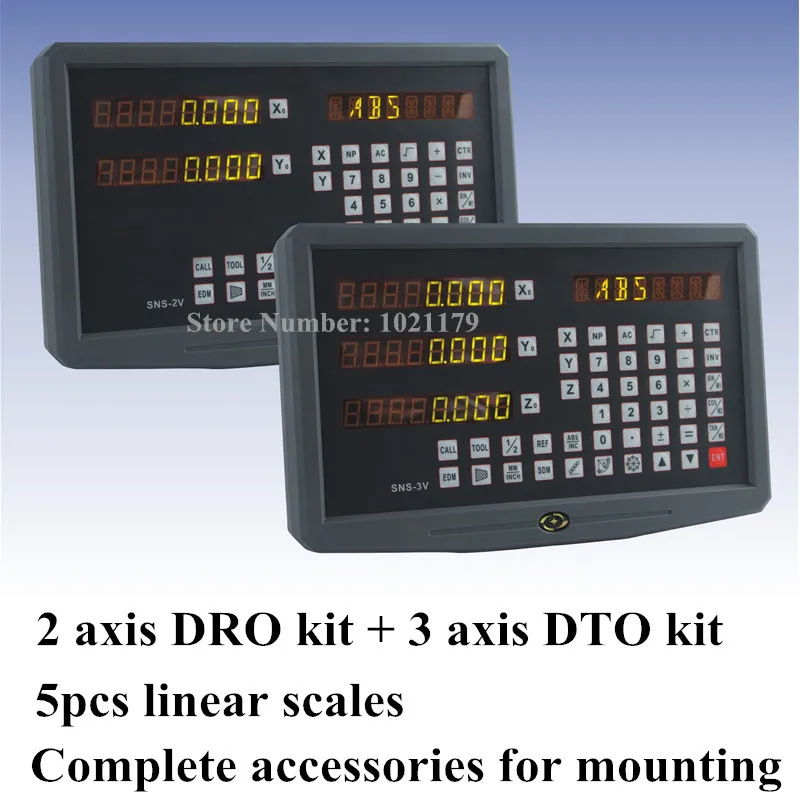

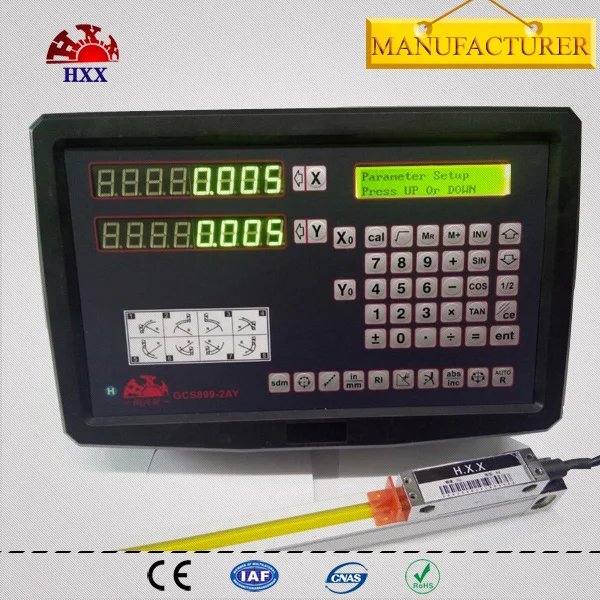

Внешний вид УЦИ SDS6-2v для универсальных токарных станков или станков не требующих контроля положения третьей координаты.

Для удобства установки УЦИ рекомендуется приобретать комплект кронштейнов

SDS2-2M УЦИ для универсального 2-осного фрезерного станка
SDS2-2MS УЦИ для многофункционального 2-осного фрезерного станка
SDS2-2G УЦИ для универсального 2-осного шлифовального станка
SDS6-2V
(заменило SDS2-2L)
УЦИ для универсального 2-осного токарного станка
SDS6-3V
(заменило SDS2-3M)
УЦИ для универсального 3-осного фрезерного станка
SDS2-3E УЦИ для универсального 3-осного формовочного станка с искровым разрядом


Внешний вид УЦИ SDS3, отображение перемещений по одной координате


Поставляются как опции на станки токарные и фрезерные: CDS6240C, CDS6250C, CDS6256C, CDS6266C, CDS6276C, CW6263C, CW6280C, CW62100C.


Оптические линейки с дискретностью 5 мкм и 1 мкм


Длина измерительной линейки точность
<= 200мм +/- 3 мкм
> 200 <= 500 мм +/- 8 мкм
> 500 <= 1000мм +/- 15 мкм
> 1000 <= 1500мм +/- 50 мкм
> 1500 <= 2000мм +/- 80 мкм
> 2000 <= 3000мм +/- 120 мкм

Оптические линейки серии KA-300
каждые 50 мм
70-470 мм
520-770 мм
820-970 мм
1020 мм
Оптические линейки серии KA-600
1000 мм
1100 мм
1200 мм
1300 мм
1400 мм
1500 мм
1600 мм
1700 мм
1800 мм
1900 мм
2000 мм
2100 мм
2200 мм
2300 мм
2400 мм
2500 мм
2600 мм
2700 мм
2800 мм
2900 мм
Оптические линейки серии KA-500
Каждые 50мм
70-470мм
520-770мм
Оптические линейки серии КА- 200
Каждые 10мм
30-200
Каждые 20мм
220-360

1. Стандартная длина кабели - 3 м.
2. Оптические линейки разных серий укомплектованы различными защитными кожухами
KA-300 укомплектованы кожухом D
KA-600 укомплектованы кожухом M
KA-500 укомплектованы кожухом H
KA-200 укомплектованы кожухом Y

ПРАЙС-ЛИСТ на продукцию компании Lokshun Sino
УСТРОЙСТВА ЦИФРОВОЙ ИНДИКАЦИИ


Устройства цифровой индикации SINO Цена с НДС (руб.)
SDS3-1(одна ось) по запросу
SDS3-1E(одна ось эрозионный станок) по запросу
SDS6-2V(две оси) наличие на складе по запросу
SDS6-3V(три оси) наличие на складе по запросу
SDS6-3VE(три оси эрозионный станок) по запросу
Крепление для УЦИ с кронштейном по запросу

ОПТИЧЕСКИЕ ЛИНЕЙКИ


Длина измерения (мм) Цена с НДС (руб.)
Дискретность
5 мкм 1 мкм
KA-300 Изготавливаются с шагом 50 мм
70-470 по запросу по запросу
520-770 по запросу по запросу
820-970 по запросу по запросу
1020 по запросу по запросу
KA-600
1000 по запросу по запросу
1100 по запросу по запросу
1200 по запросу по запросу
1300 по запросу по запросу
1400 по запросу по запросу
1500 по запросу по запросу
1600 по запросу по запросу
1700 по запросу по запросу
1800 по запросу по запросу
1900 по запросу по запросу
2000 по запросу по запросу
2100 по запросу по запросу
2200 по запросу по запросу
2300 по запросу по запросу
2400 по запросу по запросу
2500 по запросу по запросу
2600 по запросу по запросу
2700 по запросу по запросу
2800 по запросу по запросу
2900 по запросу по запросу
3000 по запросу по запросу

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики при заказе!

Комплект поставки оптических линеек: кронштейн для крепления слайдера, алюминевая защита линейки, кабель 3 метра с разъемом (кабель большей длины оговаривается отдельно).


Токарный станок с цифровой индикацией
